Роторный KИльн
1、 Знакомство с оборудованием

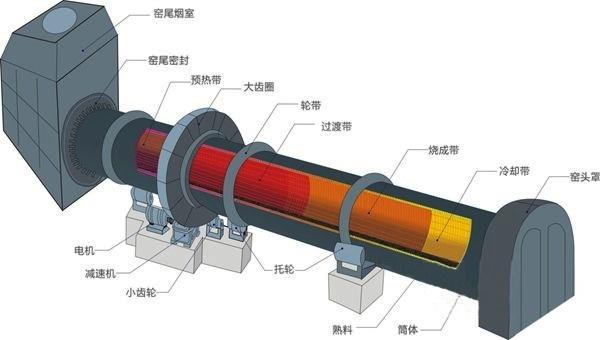

Роторный печь является основным оборудованием для цемента производство.Роторный печь состоит из корпуса, приводного устройства, опорного и упорного ролика, футеровки печи, уплотнения входного отверстия печи, верхнего кожуха, устройство для сжигания и другие компоненты. Сырьеl порошок подается в барабан печи из верхнего конца хвостового ствола печи. Из-за наклона и медленного вращения корпуса печи, материал будет перемещаться вдоль круглой оболочки, а также вдоль направления вала от хвостовой части печи к головке печи.. Материал будет обработан путем предварительного нагрева, разложения, кальцинированный и будет подан в охладитель. Топливо впрыскивается из головки печи и сжигается в печи. Выделяемое тепло нагревает сырье. еда, чтобы приготовить сырую еду кальцинированный в клинкер. Горячий воздух, образующийся при теплообмене с материалом, поступает в хвостовую систему печи со стороны загрузочной части печи. Подогреватель и пылесборник), а затем выбрасывается в атмосферу через дымоход.
2、 Технические преимущества
1. Корпус печи представляет собой ствол вращающейся печи, изготовленный из толстолистовой высококачественной листовой стали, прокатанный и сваренный. Толщина стальной пластины, используемой в разных положениях, различна.в зависимости от силы корпуса печи. TВ опорных роликах вращающейся несущей части используется сталь ZG35CrMo или 42CrMo.
2. Большая передача имеет прочную конструкцию и стабильную работу. Большая кольцевая шестерня соединена с корпусом печи через тангенциальная пружинная пластина, образующая большое зубчатое колесо, подвешенное на корпусе печи. Такая конструкция обеспечивает достаточное пространство для рассеивания тепла между большим венцом и корпусом печи.. Он может уменьшить влияние термической деформации из корпус печи по точности зацепления шестерен. Это также может сыграть роль шока поглощение , который благоприятный продлить срок службы вращающейся печи.
3. Он имеет гуплотняющий эффект для предотвращения потерь тепла. Структура уплотнения устройство принимает два типа лабиринта и контактного типа, и тип контакта в качестве уплотнения цилиндра, уплотнения пружины, уплотнения графитового блока, пружинного графита, уплотнения типа рыбьей чешуи и т. д., Система обладает хорошим уплотняющим эффектом, эффективно предотвращает потери тепла, снижает потребление тепла.ионов и улучшает использование топлива.
3、 Технические характеристики и Pпараметры
спараметры конфигурации вращающиеся печи следующие, и их характеристикиВсе параметры могут быть настроены в соответствии с требованиями пользователя.
Cкатегория | Mмодель | Бочка Диаметр (мм) | Длина ствола (мм) | Скорость (р / мин) | Склон (%) | Выход (т / час) | Мощность двигателя (кВт) | Вес (Т) |
Прямой Bаррель Роторный KИльн | YZ1225 | 1200 | 25000 | 0,5-1,6 | 3 | 3 | 22 | 34 |
YZ1632 | 1600 | 32000 | 0,2-0,3 | 3 | 3.5 | 15 | 46.82 | |
YZ1636 | 1600 | 36000 | 0,26-2,61 | 4 | 1,2-1,9 | 22 | 51.02 | |
YZ1828 | 1800 | 28000 | 0,5-1,5 | 3.5 | 4 | 30 | 59.39 | |
YZ1845 | 1800 | 45000 | 0,65-1,95 | 4 | 4.5 | 37 | 80 | |
YZ1939 | 1900 | 39000 | 0,31-2,82 | 4 | 1,6-3,4 | 37 | 70.7 | |
YZ2044 | 2000 | 44000 | 0,22-2,26 | 4 | 2,4-4 | 37 | 97.14 | |
YZ2245 | 2200 | 45000 | 0,23-2,25 | 3.5 | 3,2-5,3 | 45 | 125.46 | |
YZ2550 | 2500 | 50000 | 0,68-1,45 | 3.5 | 6,2-7,4 | 55 | 179.61 | |
YZ2555 | 2500 | 55000 | 0,79-2,38 | 3.5 | 7,3-9,8 | 55 | 191.2 | |
YZ2820 | 2800 | 20000 | 0,8-1,45 | 3 | 15-18 | 75 | 186.37 | |
YZ3028 | 3000 | 28000 | 0,8-1,45 | 4 | 18-23 | 75 | 180.74 | |
YZ3060 | 3000 | 60000 | 0,49-2,41 | 4 | 16-20 | 90 | 272.51 | |
YZ3226 | 3200 | 26000 | 0,8-1,45 | 3.5 | 17-23 | 90 | 185.11 | |
YZ3255 | 3200 | 55000 | 0,1-1,52 | 4 | 22-27 | 110 | 271.67 | |
YZ3529 | 3500 | 29000 | 0,16-1,38 | 3.5 | 28-40 | 110 | 238.03 | |
YZ3560 | 3500 | 60000 | 0,65-2,25 | 4 | 28-40 | 125 | 347.87 | |
YZ4030 | 4000 | 30000 | 0,38-3,52 | 3.5 | 52-70 | 160 | 415.1 | |
YZ4060 | 4000 | 60000 | 0,38-3,52 | 4 | 55-78 | 315 | 514.22 | |
YZ4262 | 4200 | 62000 | 0,38-3,52 | 3.5 | 80-105 | 315 | 541.62 | |
YZ4565 | 4500 | 65000 | 0,38-3,52 | 3.5 | 110-140 | 420 | 609.53 | |
YZ4772 | 4700 | 72000 | 0,38-3,52 | 3.5 | 150-190 | 550 | 795.33 |
4、 Pпроизводительность/ Ссылки на проекты
1. Расширение проекта линии по производству клинкерного цемента производительностью 2500 тонн в день. Гуйчжоу Цзянге Цементная Компания, ООО
2. Цемент Луангпрабанг Sole Co, Ltd3000 т/ Проект линии по производству цементного клинкера d
3. Линия по производству цемента производительностью 2500 т/сут. Гуйчжоу Чжунчэн Цементная Компания, ООО
4. Цзыгун Цзиньлун Цементная компания Линия по производству цемента производительностью 4600 т/сут.
5. Линия по производству цемента мощностью 5000 т/д в провинции Юньнань. Пуэр Цементная компания
6. 4000 т/сут линия по производству цемента Чжаошань Синьсин Группа компаний «Хунань Цемент»
7. Линия по производству цемента производительностью 4500 т/д в Ганьсу. Шулушань Цементная Компания, ООО
8. Санду Ранджи Цементная компания Линия по производству цемента производительностью 2500 т/д
9. Гуйчжоу Цинлун Паньцзян Цемент Ко., Ltd. 6000 т/д клинкера новая линия по производству цемента сухим способом
10. Линия по производству цемента производительностью 4000 т/д. Найман Асер Цемент Ко., Лтд.
11. Гуйчжоу Фодиншань Цементная компания Линия по производству цемента производительностью 3200 т/сут.
12. Линия по производству цемента производительностью 8000 т/д. Цзидун Цемент Хэйлунцзян Ко., Лтд.
